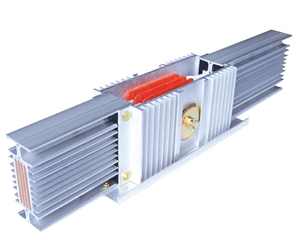

母線槽是一種由銅、鋁母線柱構成的一種封閉的金屬裝置，用來為分散系統各個元件分配較大功率，在戶內低壓的電力輸送干線工程項目中已越來越多地代替了電線電纜。
與傳統的電纜相比，在大電流輸送時充分體現出它的優 越性，同時由于采用了新技術、新工藝，大大降低的母線槽兩端連接處及分線口插接處的接觸電阻和溫升，并在母線槽中使用了高質量的絕緣材料，從而提高了母線槽的安全可靠性，使整個系統更加完善。本文騰云電力母線槽廠家給大家講講母線槽的安裝過程。
1、施工準備
施工前工作（類同橋架）注：材料到場開箱驗收包裝及密封應良好、規格型號正確；附件、 備件齊全。并且抽查母線測試絕緣電阻不小于2M歐。
母線配件：連接器蓋板、連接器、連接器接頭螺栓、母線槽始端箱、Z型水平彎頭、L型水平彎頭、異型彎頭、始端法蘭頭、母線直線段（短料）、母線插接箱、插接箱內部接線、母線直線段、母線膨脹節。
2、母線施工
本工程全程使用12#絲桿，固定支架使用5號角鐵施做，過梁處用10#槽鋼固定。施工中邊安裝邊測量絕緣，確保安裝后母線絕緣達到送電要求。
母線裝置安裝使用的緊固件為熱鍍鋅制品。
母線段與段連接，所有接頭處先清潔后連接。連接后不可再受到機械應力，以免受力變形，影響導電。
母線與母線連接時，中間使用連接器連接，安裝連接器時需把接頭螺栓的外部端頭擰斷，此時接頭螺栓的扭矩設定為70（+-6）Nm；一般電盤銅牌與法蘭連接用相同載流量的軟銅帶連接，軟銅帶要鍍鋅處理，本項目使用相同載流量的銅排連接。
（1）母線安裝：
① 拆除母線封板；
② 母線安裝前檢查；
③ 安裝連接器；
④ 接頭螺栓鎖死；
⑤ 母線絕緣檢測
（2）母線與低壓柜連接
（3）母線穿樓板垂直安裝
3、母線送電
母線送電前先點檢所有螺絲，以及連接器的接頭螺栓的外部端頭是否擰斷脫落，確認后核對相序是否和低壓柜相序一致（本項目母線相序一律N相朝地），然后確認插接箱開關是否斷開。
母線送電前必須做絕緣試驗，用500V兆歐表測量相間、相殼之間、各個功能單元的絕緣電阻，其絕緣電阻不得小于2MΩ。所測表格業主簽字后方可一同送電。
